Жилые дома, остров Колгуев (Ненецкий АО)
Полный комплекс изысканий — геология, геодезия, экология и гидрометеорология — на двух участках в единственном посёлке острова Колгуев в Баренцевом море, с доставкой бригады, буровой установки и оборудования на остров.
Задача
Выполнили инженерно-геологические, инженерно-геодезические, инженерно-экологические и инженерно-гидрометеорологические изыскания для строительства домов блокированной застройки на три и четыре жилых блока на двух земельных участках в посёлке Бугрино — единственном населённом пункте острова Колгуев в Баренцевом море. Заказчик — проектная группа компаний, работы прошли в октябре — ноябре 2023 года.
Одноэтажные дома размером 23 × 20 м на винтовых сваях проектируются в арктическом посёлке за Полярным кругом, в 200 км от Нарьян-Мара: сообщение с островом только морем и вертолётом, поэтому бригаду с оборудованием доставляли отдельным рейсом, а полевые работы на обоих участках уложили в одну неделю конца октября.
Площадки расположены на заторфованной и переработанной термокарстом морской террасе у берега губы Ременка; грунты на момент работ талые на всю глубину изучения. На каждом участке пробурили по четыре скважины глубиной 12 м переносной установкой УКБ 12/25 с отбором монолитов и проб воды, сопротивление торфов и текучих супесей срезу определили в скважинах методом вращательного среза (крыльчаткой). Топосъёмку выполнили спутниковым методом с привязкой к пунктам государственной геодезической сети, экологи отобрали пробы по площадкам и выполнили радиационное обследование, гидрометеорологи подготовили климатическую характеристику с прогнозом сезонного протаивания.
Объём работ и результаты
ИГИИнженерно-геологические изыскания
Объём работ
- 8 скважин глубиной по 12 м — 96 погонных метров колонкового бурения установкой УКБ 12/25 на двух участках
- полевые испытания торфов и текучих супесей вращательным срезом (крыльчаткой) в 6 точках на каждом участке
- отбор 10 монолитов, 22 проб грунта нарушенной структуры и 3 проб подземных вод на каждом участке
- лабораторные исследования: гранулометрический состав, влажность, плотность, пределы пластичности, трёхосное сжатие, содержание органического вещества и легкорастворимых солей, коррозионная агрессивность грунтов и вод
- рекогносцировочное обследование 0,5 км², гидрогеологические наблюдения в скважинах
Результаты
- Инженерно-геологические условия — III категория сложности (сложная): площадки на первой морской террасе у губы Ременка, в сплошной таликовой зоне — грунты до 12 м талые, многолетнемёрзлые грунты на глубину изучения не вскрыты.
- Под почвенно-моховым слоем залегает торф среднеразложившийся мощностью 1,5–1,6 м (ИГЭ-1а), ниже — текучая слабозасоленная супесь с прослоями песка мощностью 3,2–4,9 м (ИГЭ-2), мелкий водонасыщенный песок (ИГЭ-4) и мягкопластичная щебенистая глина (ИГЭ-5); на втором участке вместо песка — текучепластичный суглинок (ИГЭ-3).
- Подземные воды вскрыты на глубине 0,4–0,9 м: территория постоянно подтоплена в естественных условиях, относительный водоупор — глины на глубине 8 м; воды слабоагрессивны к бетону и среднеагрессивны к металлическим конструкциям.
- Торф и супесь отнесены к специфическим (органическим и засоленным) грунтам с морским типом засоления; грунты в зоне промерзания сильнопучинистые, нормативная глубина сезонного промерзания — 2,44 м для глинистых грунтов и 2,98 м для мелких песков.
- Опасные процессы — морозное пучение, подтопление, заболачивание, засоление и термокарст, категория опасности территории — опасная; сейсмичность не выше 6 баллов. Рекомендованы свайные фундаменты с опиранием ниже торфов и супесей, вертикальная планировка и мониторинг подземных вод.
- Слой 1 Почвенно-мохово-растительный слой (QIV)
- ИГЭ-1а Торф слабозасоленный среднеразложившийся высокозольный, озёрно-болотный (bQIV)
- Слой 1б Насыпной грунт: строительные остатки с супесчаным и песчаным заполнителем (tQIV)
- ИГЭ-2 Супесь слабозасоленная песчанистая текучая с частыми прослоями мелкого песка, слабозаторфованная, аллювиально-морская (amQIV2-3)
- ИГЭ-4 Песок мелкий однородный, средней плотности, водонасыщенный, морской (mQIV2)
- ИГЭ-5 Глина лёгкая песчанистая мягкопластичная, с частыми прослоями мелкого песка, щебенистая, морская (mQIV2)
- Уровень подземных вод

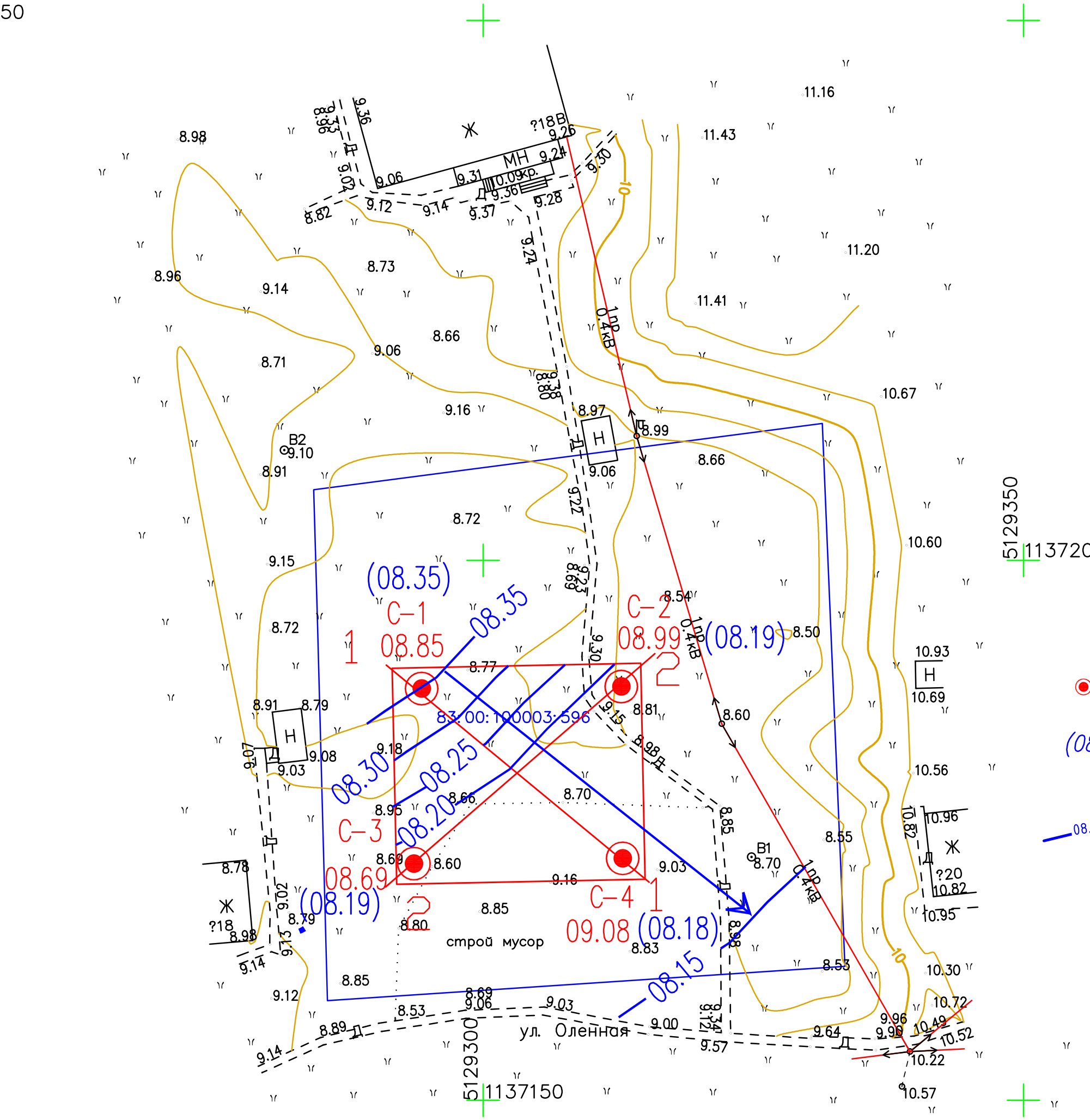

Условные обозначения
- инженерно-геологическая скважина, номер и абсолютная отметка устья
- линия инженерно-геологического разреза
- контур проектируемого дома и граница участка
ИГДИИнженерно-геодезические изыскания
Объём работ

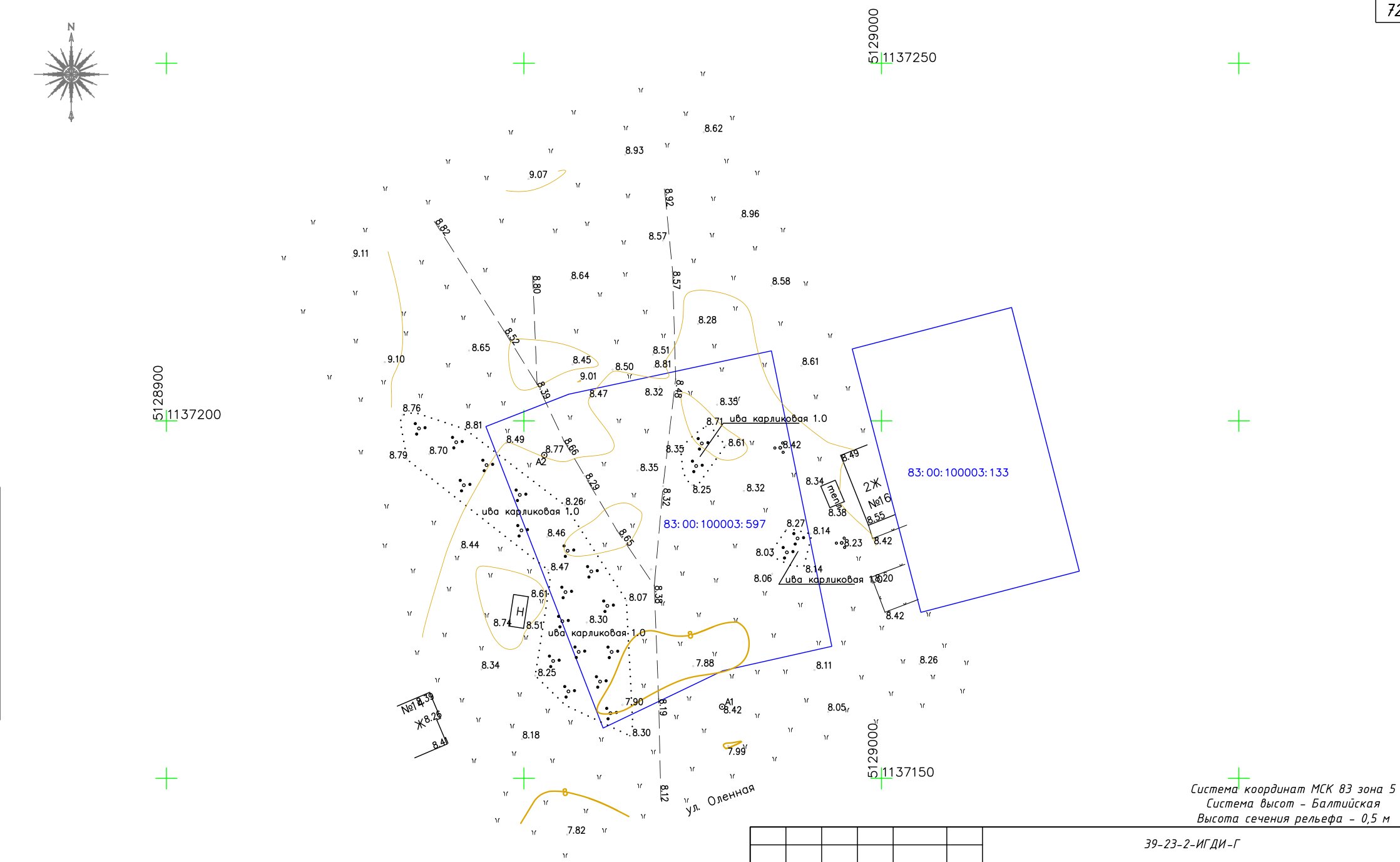

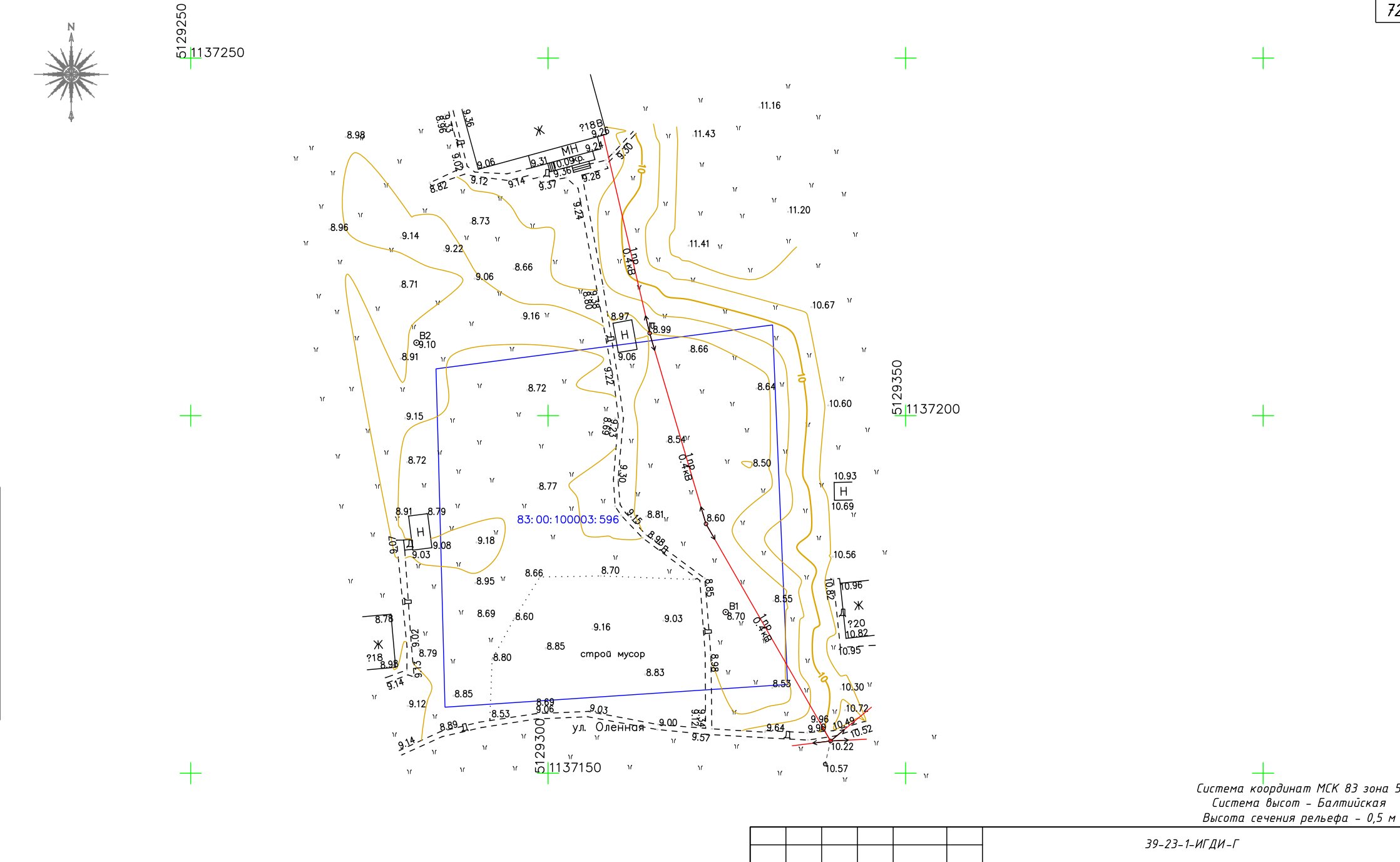

- инженерно-топографические планы 1:500 на два участка общей площадью 1,25 га (0,6 и 0,65 га), высота сечения рельефа — 0,5 м
- обследование пунктов государственной геодезической сети острова, уравнивание результатов спутниковых определений и трансформирование координат в МСК-83
- закладка пунктов планово-высотного обоснования на каждом участке, съёмка рельефа, построек и ЛЭП посёлка
- согласование планового положения подземных и надземных коммуникаций с эксплуатирующими организациями посёлка
Результаты
- Площадки на пологой морской террасе в застроенной части посёлка; на планы нанесены дома, ЛЭП 0,4 кВ и ограждения.
- Съёмочное обоснование создано от пунктов ГГС острова с переходом из WGS-84 в МСК-83; полевой контроль без замечаний.
ИЭИИнженерно-экологические изыскания
Объём работ

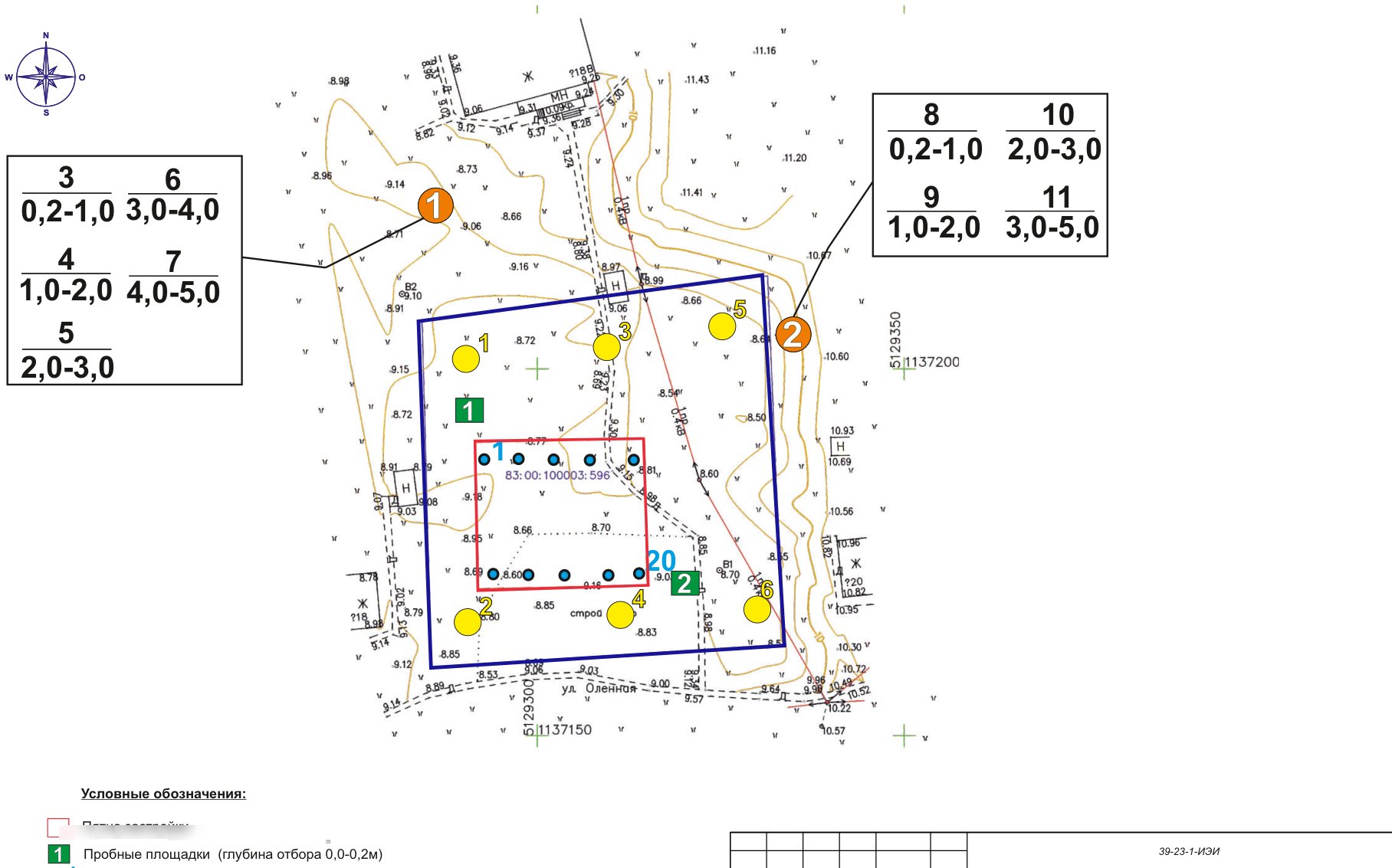

- по 11 проб почв и грунтов на каждом участке до глубины 5 м: тяжёлые металлы, нефтепродукты, бенз(а)пирен; по 2 пробы на микробиологические и паразитологические показатели
- поисковая гамма-съёмка участков 0,23 и 0,16 га, измерение мощности дозы в 6 контрольных точках, 5 проб на радионуклиды, плотность потока радона в 10 точках на каждом участке
- дешифрирование космоснимков, рекогносцировка, запросы в уполномоченные органы Ненецкого автономного округа, карты-схемы экологического состояния
Результаты
- Почвы и грунты обоих участков — категория загрязнения «допустимая», бенз(а)пирен и нефтепродукты в норме; допускается использование без ограничений.
- Радиационная обстановка в норме, фоновые концентрации загрязняющих веществ в атмосферном воздухе не превышают ПДК.
- По данным геологических изысканий на площадке до 12 м залегают талые торфы, текучие супеси, мелкие пески и щебенистые глины морских отложений; опасные процессы — пучение, подтопление, заболачивание и термокарст.
ИГМИИнженерно-гидрометеорологические изыскания
Объём работ
- климатическая характеристика по метеостанции Колгуев Северный: температуры, ветер, осадки, снежный покров, расчётные характеристики для проектирования
- оценка глубины сезонного протаивания грунтов по данным ближайшего стационара
- справка об опасных гидрометеорологических явлениях Арктики
Результаты
- Климат субарктический морской: короткое холодное лето, продолжительная зима с сильными ветрами и высокой влажностью; абсолютный минимум на поверхности почвы −39,8 °C.
- Высота снежного покрова в среднем 60 см, максимум 96 см; расчётная глубина сезонного протаивания 129–149 см по данным ближайшего стационара.

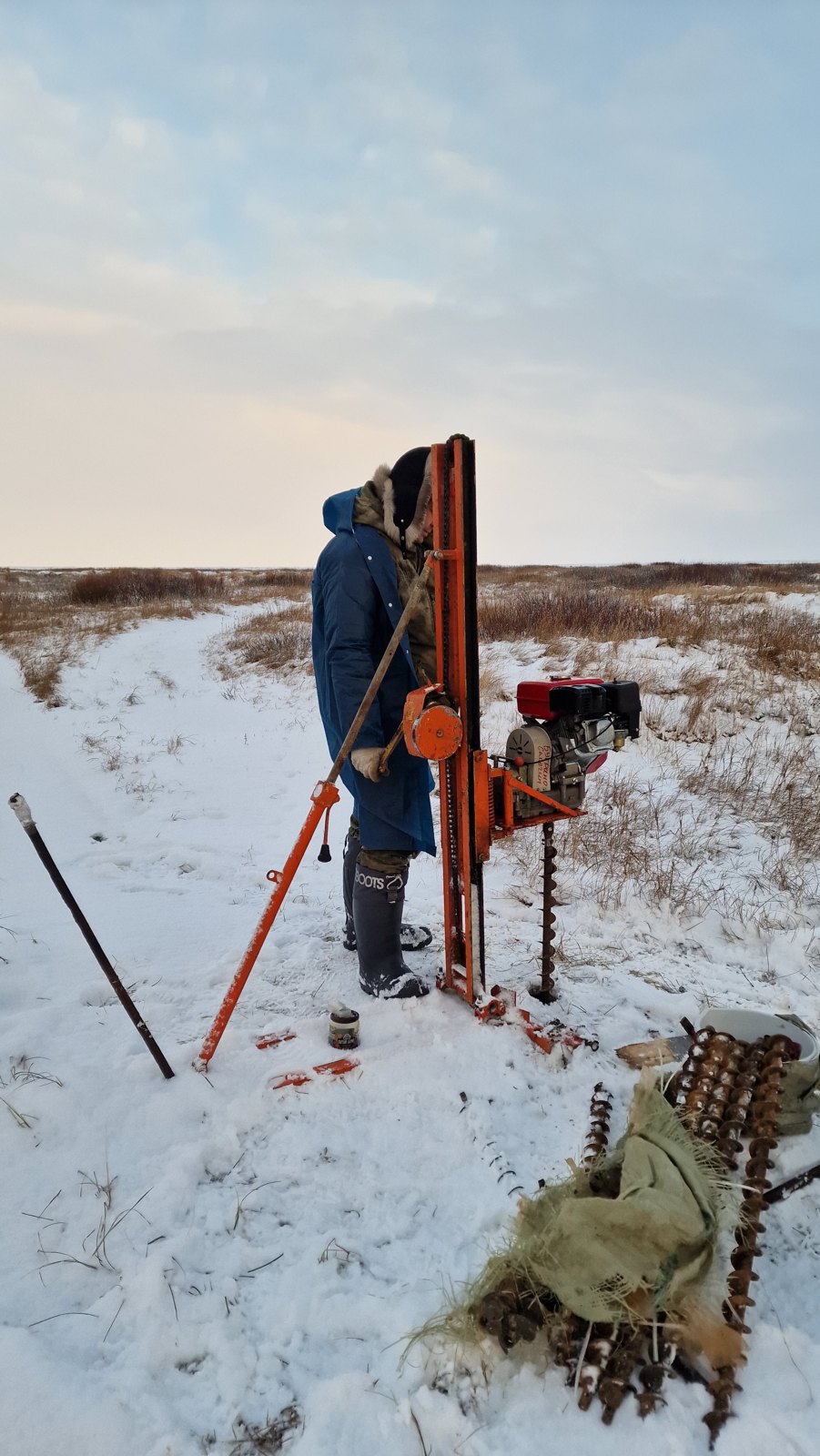

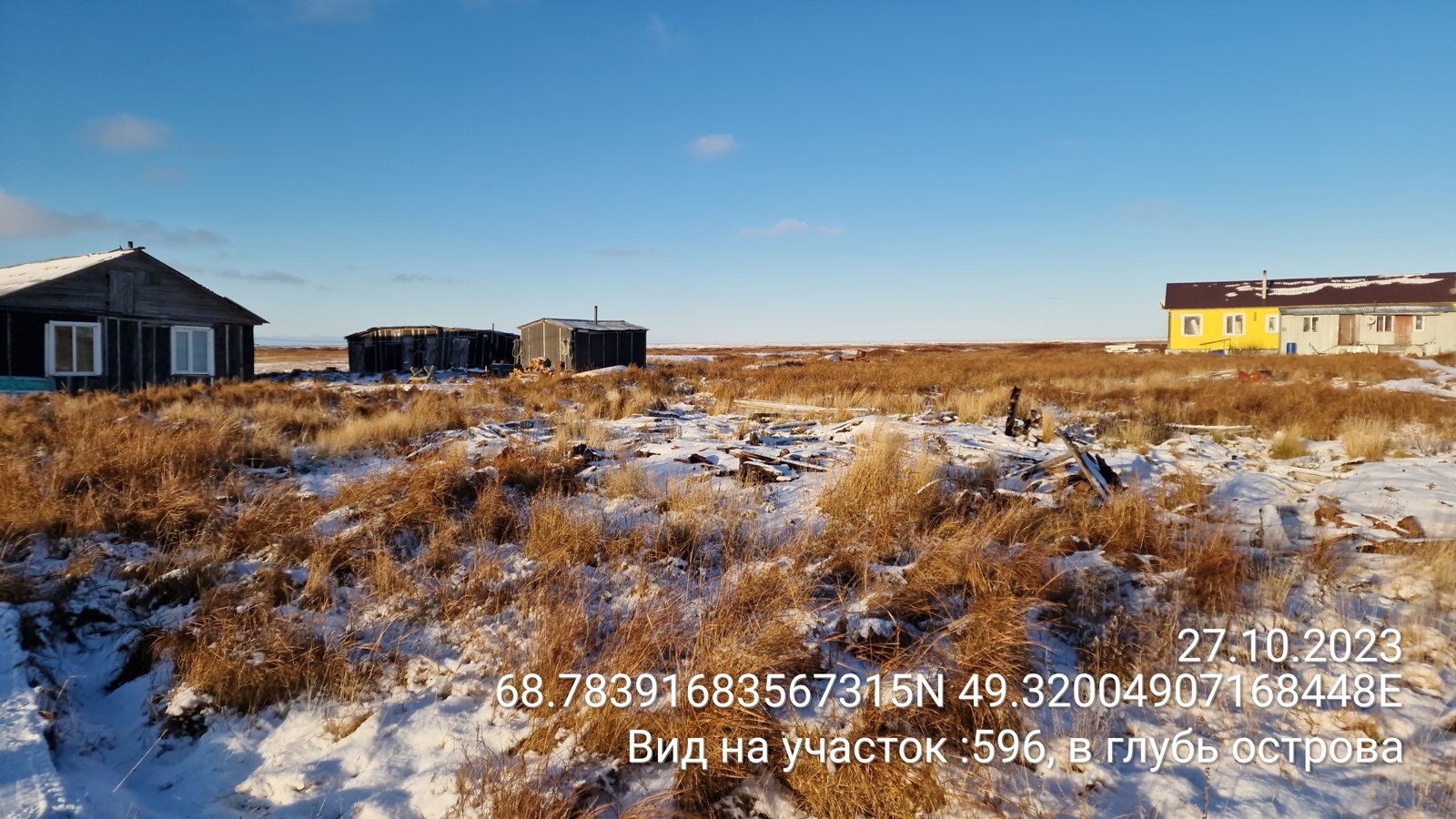

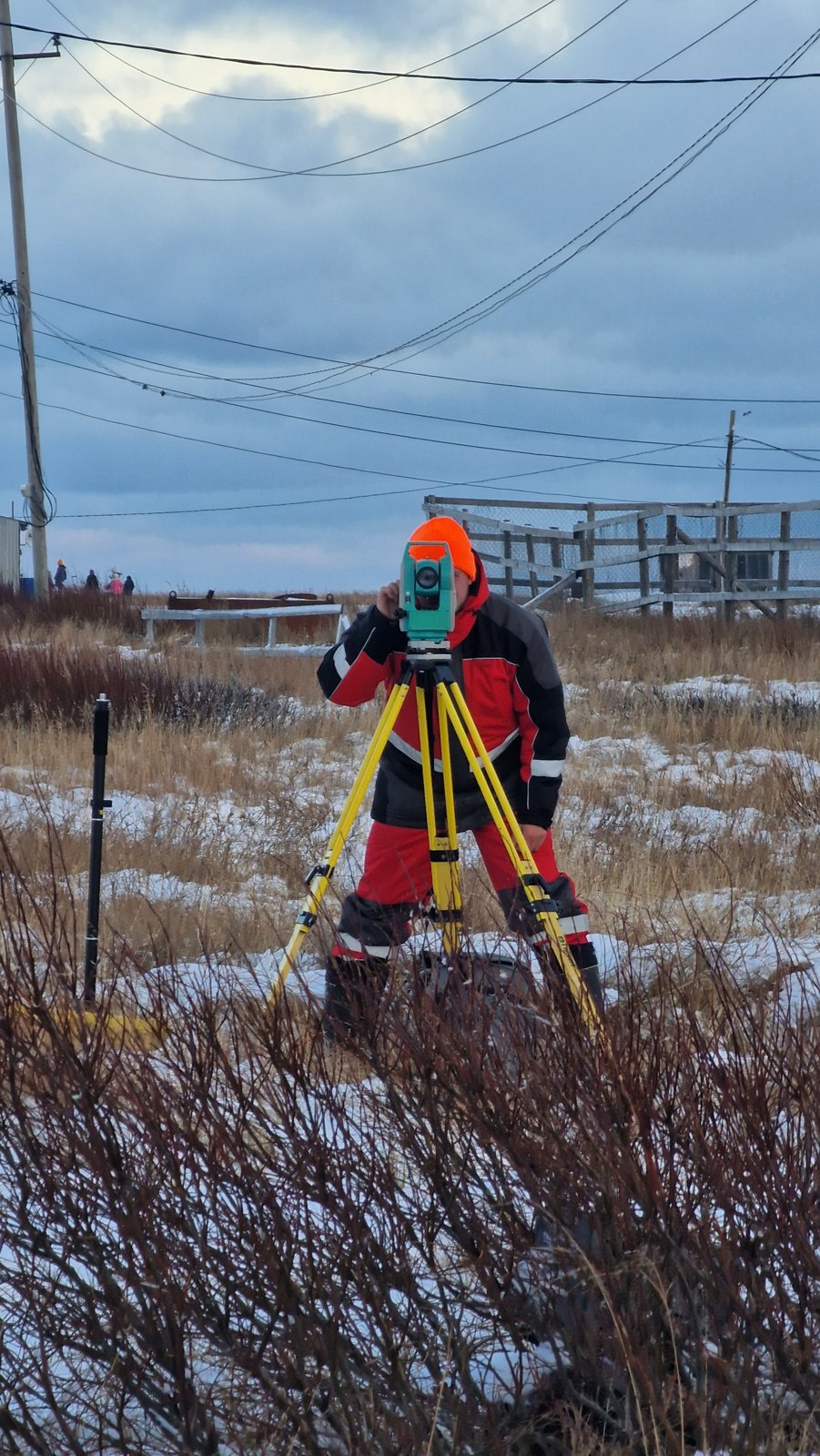

Фото с площадки
Результат
Заказчик получил комплекты технических отчётов по четырём видам изысканий на двух участках для проектирования домов на винтовых сваях в условиях Арктики.
