Подстанция 220 кВ «Кратово», Раменский округ

Объём работ

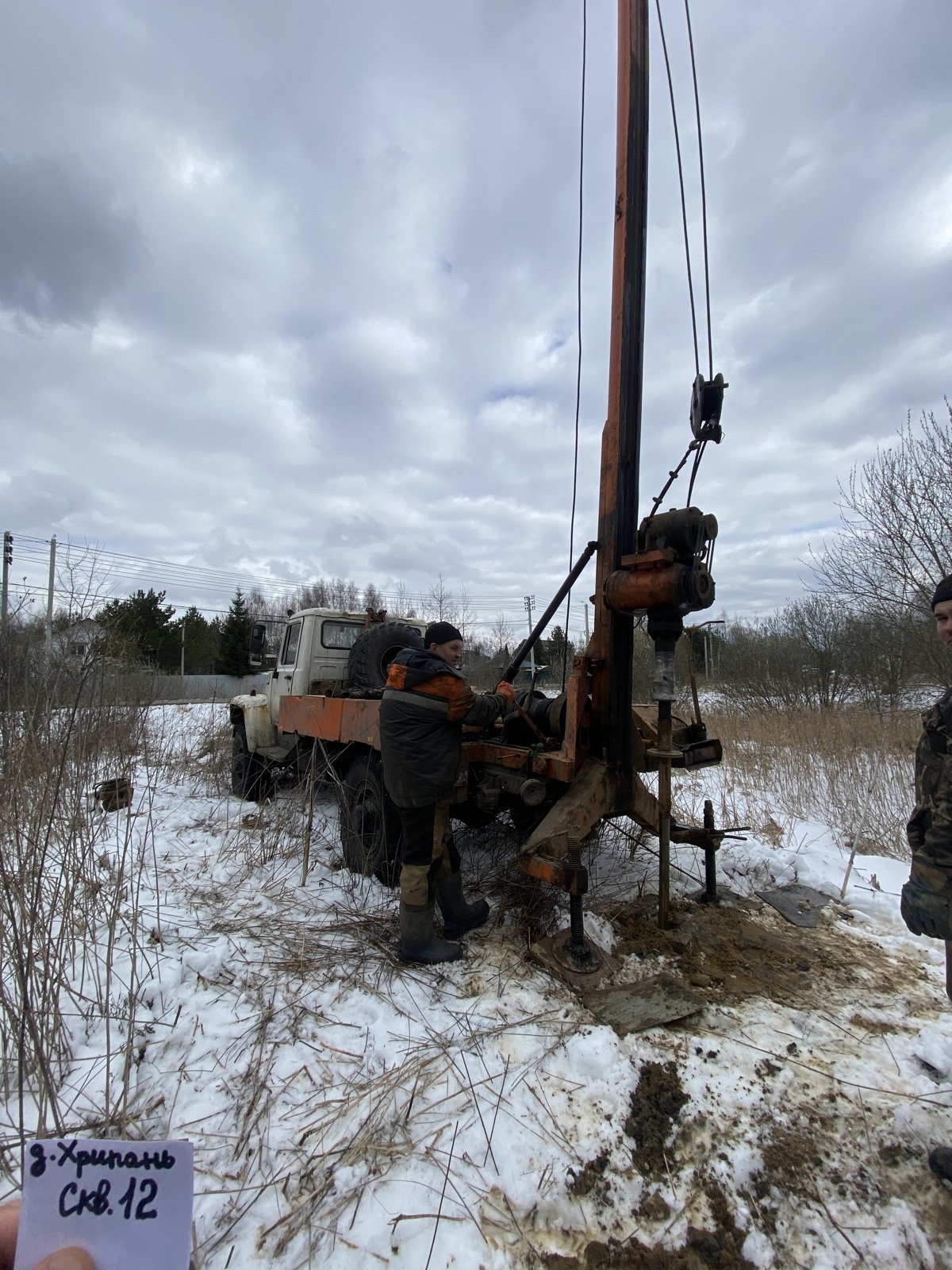

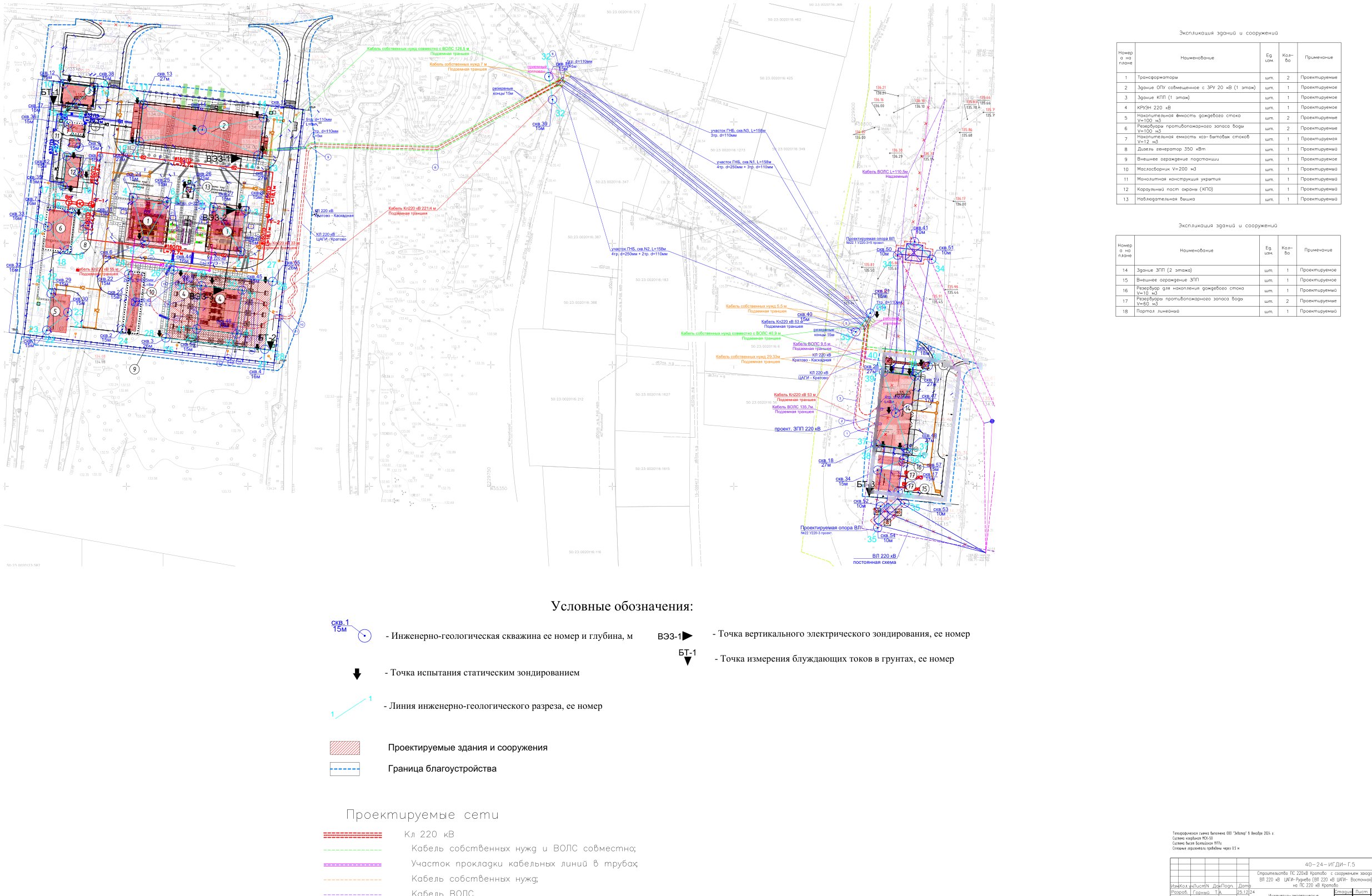

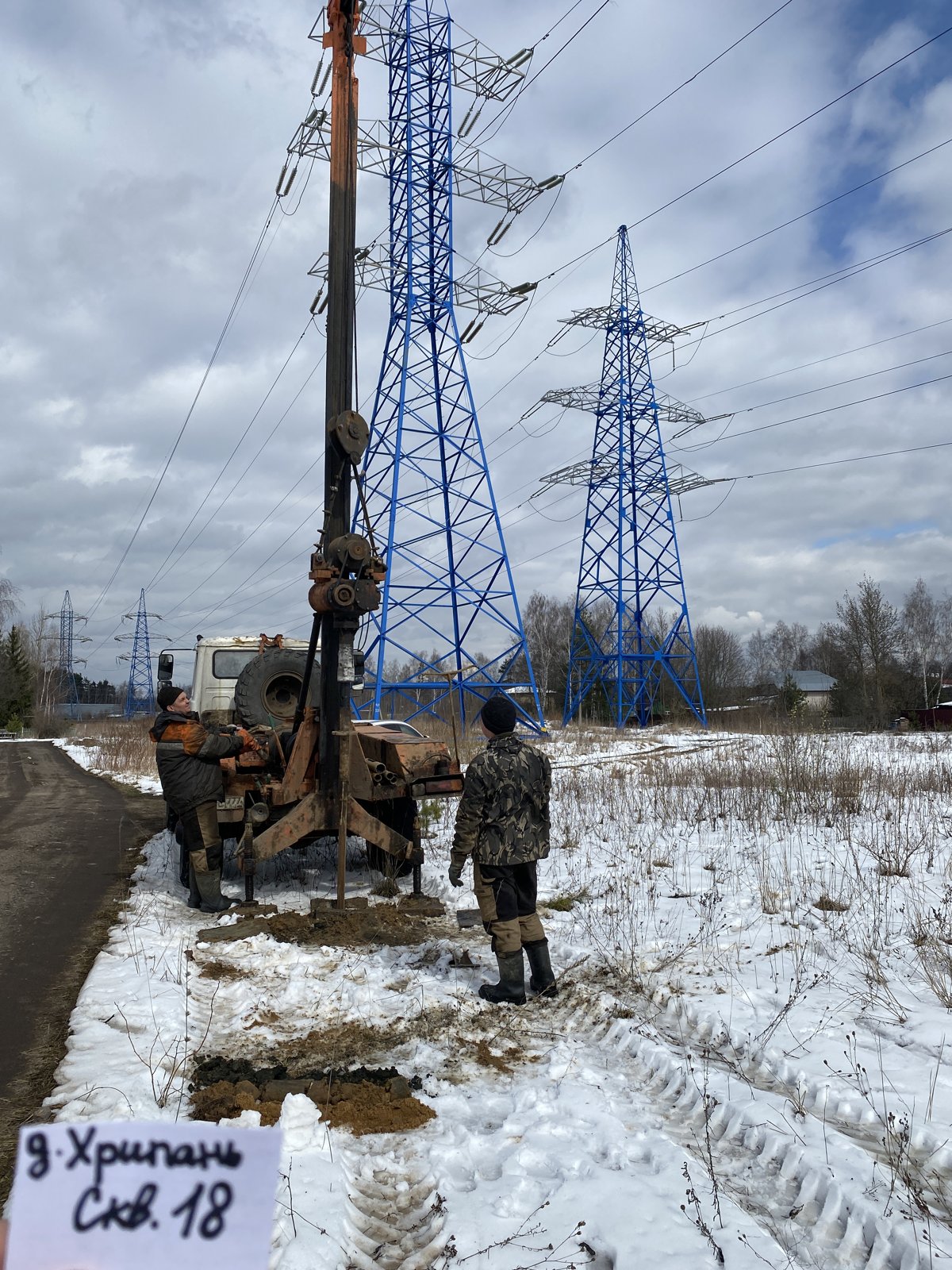

• 57 скважин глубиной от 10 до 27 м — 961 погонный метр бурения, в том числе 4 скважины под переходы ГНБ
• 26 точек статического зондирования, 3 точки вертикального электрического зондирования и измерения блуждающих токов
• отбор 98 монолитов и 57 проб песка нарушенной структуры, 21 пробы грунта и 3 проб подземных вод на коррозионную агрессивность
• лабораторные исследования: определение физических свойств по 155 образцам, 48 испытаний методом трёхосного сжатия и 30 — на одноплоскостной срез
• рекогносцировочное обследование территории — 2 км, сбор и анализ архивных материалов изысканий прошлых лет

Результаты

1. Инженерно-геологические условия — II категория сложности (средняя).
2. Под насыпными грунтами мощностью до 3 м до глубины 27 м выделено ещё восемь инженерно-геологических элементов: флювиогляциальные пески (ИГЭ-2 и 6, модуль деформации 32–35 МПа), моренный суглинок (ИГЭ-3, 22 МПа), пылеватые пески и глины (ИГЭ-4 и 5, 15–23 МПа) и юрские глины от мягкопластичных до полутвёрдых (ИГЭ-7–9, 10–15 МПа) — региональный водоупор.
3. Подземные воды вскрыты на глубине 0,3–2,8 м — площадка подтоплена в естественных условиях, в проекте рекомендована гидроизоляция подземных конструкций, планировка территории и организация поверхностного стока.
4. Подземные воды слабоагрессивны к бетону W4 и среднеагрессивны к металлу; насыпные грунты и моренные суглинки высокоагрессивны к стали — нужна защита подземных конструкций.
5. Нормативная глубина промерзания 1,08 м для суглинков и 1,41 м для песков; карстовой опасности нет — VI категория устойчивости.

Объём работ

• инженерно-топографический план 1:500 на площадку и коридоры заходов линий — 6 га, высота сечения рельефа — 0,5 м
• создание планово-высотной съёмочной сети: закладка 2 пунктов временного закрепления с привязкой от базовых станций МОБТИ, система координат — МСК-50, высот — Балтийская
• обследование и трассирование подземных и надземных коммуникаций, продольные профили трасс, ведомости пересечений ЛЭП, коммуникаций, дорог и угодий
• согласование полноты и правильности нанесения сетей с эксплуатирующими организациями, регистрация отчёта в ИСОГД Московской области

Результаты

1. Абсолютные отметки поверхности — 132–136 м, площадка на пологоволнистой моренной равнине с техногенным рельефом.
2. На план нанесены существующие ВЛ 220 кВ, газопроводы, линии связи и дороги; составлены ведомости пересечений для трасс заходов.
3. Технический отчёт зарегистрирован в ИСОГД Московской области 24.04.2025.

Объём работ

• 29 проб почв и грунтов до глубины 7 м: тяжёлые металлы, нефтепродукты, бенз(а)пирен; по 6 проб на микробиологию и паразитологию
• поисковая гамма-съёмка площадки 4,8 га, мощность дозы в 48 контрольных точках, пробы на радионуклиды, плотность потока радона
• общий химический анализ подземных вод, измерения шума и электромагнитного излучения

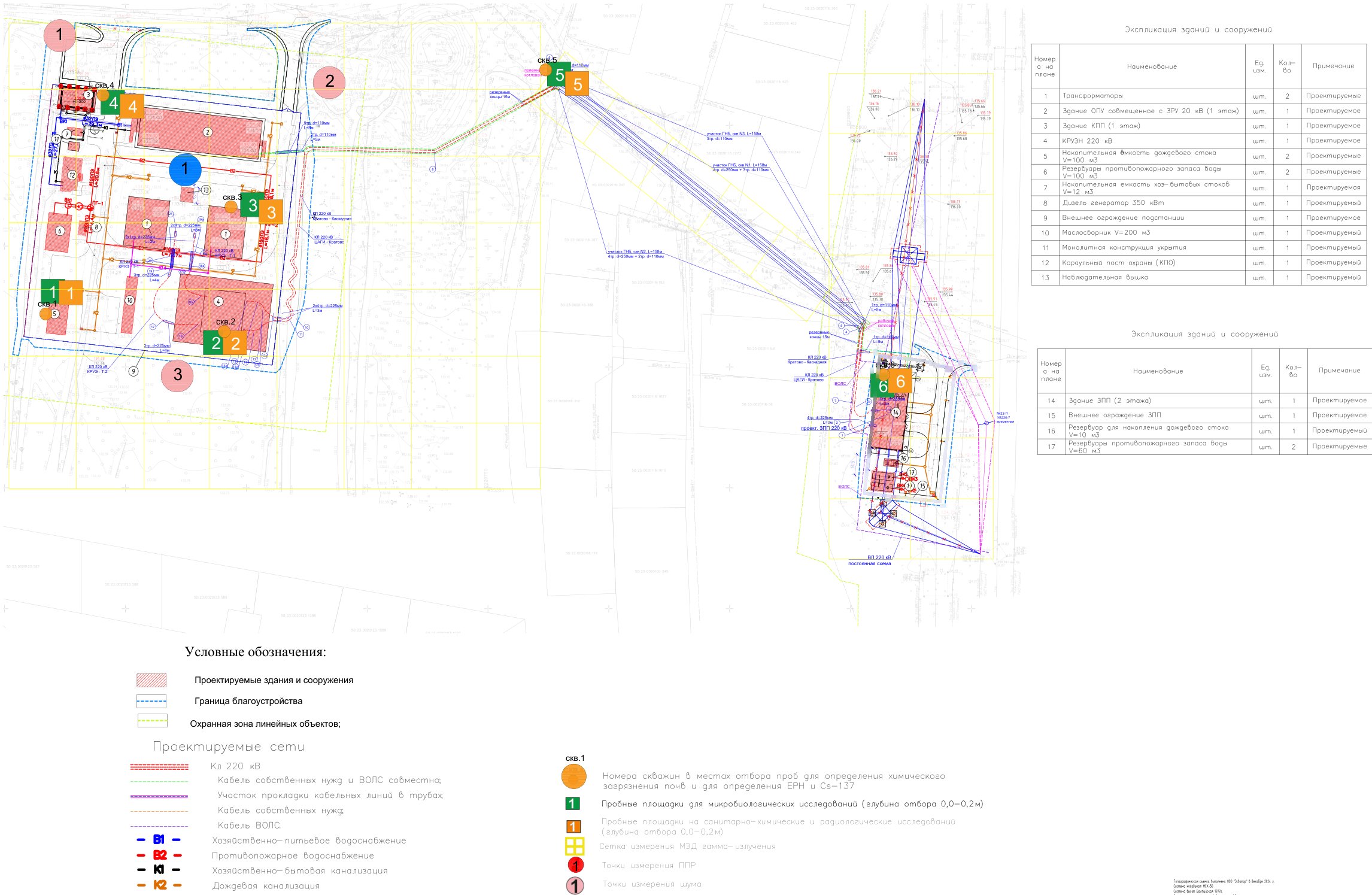

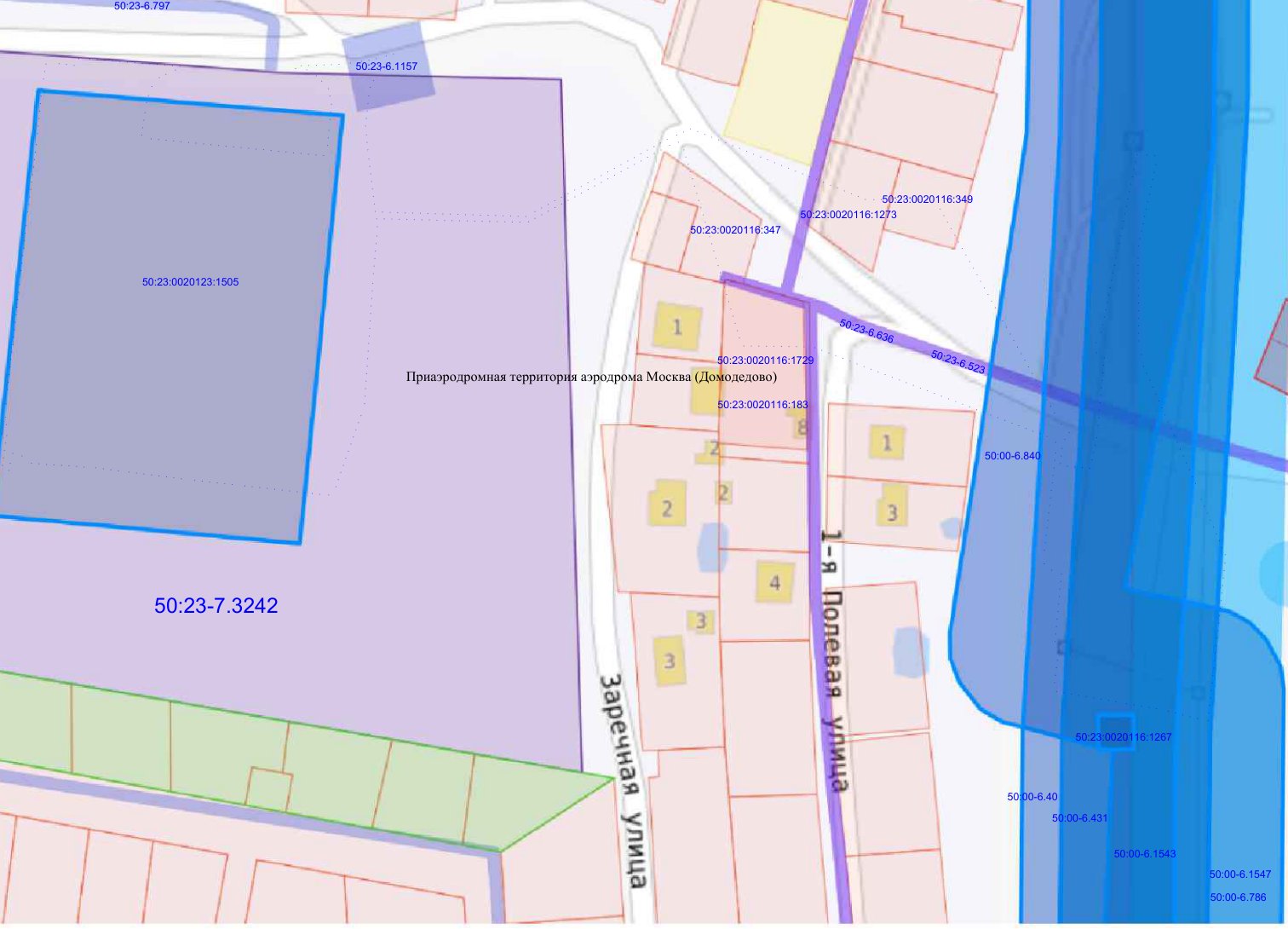

• дешифрирование космоснимков 4,8 га, маршрутное обследование 1,2 км, запросы в надзорные органы, карта фактического материала и карта ЗОУИТ

Результаты

1. Почвы и грунты до глубины 7 м — категория загрязнения «допустимая», по микробиологии и паразитологии — «чистая»; допускается использование без ограничений.
2. Радиационная обстановка в норме: аномалий нет, грунты I класса, плотность потока радона в пределах норматива.
3. Участок полностью в приаэродромной территории аэродрома Раменское, пересекает охранные зоны ВЛ 220 кВ и газораспределительных сетей; особо охраняемых территорий, водоохранных зон и объектов культурного наследия нет.

Объём работ

• климатическая характеристика по метеостанциям Москва ВДНХ и Павловский Посад: температуры, осадки, ветер, снег, гололёд, грозы и град
• расчётные и нормативные характеристики для проектирования по СП 131.13330, СП 20.13330 и ПУЭ-7
• расчёт слоёв стока половодья и дождевых паводков для прогноза подъёма воды в бессточных понижениях площадки
• справка об опасных гидрометеорологических явлениях района

Результаты

1. Климатический район IIВ, температура наиболее холодной пятидневки −29 °С, абсолютный минимум −43 °С; I ветровой район.
2. Преобладают западные, южные и юго-западные ветры, летом усиливаются северные и северо-западные.
3. Водных объектов на участке и трассах заходов нет, ближайшая река Хрипань — в 0,6–1 км; для бессточных понижений рассчитаны слои стока весеннего половодья и дождевых паводков (максимальный приток даёт половодье).
