Кабельные линии 10 кВ, Коломенское (Москва)
Три вида изысканий для строительства двух кабельных линий 10 кВ от РТП-17018 и РП-11101 к участку заявителя через территорию музея-заповедника «Коломенское» — трассы длиной 1,1 и 2,4 км с пятнадцатью переходами методом ГНБ под улицами, сетями и склоном к Москве-реке.
Задача
Выполнили инженерно-геологические, инженерно-экологические и инженерно-гидрометеорологические изыскания для строительства двух кабельных линий 10 кВ от распределительной трансформаторной подстанции РТП-17018 и распределительного пункта РП-11101 до границы участка заявителя на территории музея-заповедника «Коломенское» в Южном округе Москвы. Заказчик — проектная организация, выполняющая работы для электросетевой компании; изыскания проведены в январе — июне 2025 года.
Трассы длиной 1,1 и 2,4 км проходят по застроенной территории и охранным зонам заповедника: предусмотрена прокладка кабелей открытым способом в траншее и закрытым способом — пятнадцатью переходами методом горизонтального направленного бурения длиной от 48 до 296 м на глубине 6–12 м. Трасса спускается по склону от флювиогляциальной равнины с отметками до 173 м к пойме Москвы-реки с отметками около 119 м, поэтому технические отчёты разделили на два участка.
Двадцать шесть скважин глубиной 10–17 м пробурили установкой УРБ-2А-2 колонковым способом с полным отбором керна и креплением обсадными трубами, в комплексе с бурением выполнили статическое зондирование грунтов в двенадцати точках. Прочностные и деформационные характеристики определили в лаборатории методами трёхосного сжатия и одноплоскостного среза, экологи отобрали пробы по трассе и выполнили радиационное обследование.
Объём работ и результаты
ИГИИнженерно-геологические изыскания
Объём работ
- 26 скважин глубиной 10–17 м — 359 погонных метров колонкового бурения диаметром 127 мм с обсадкой на двух участках трассы
- 12 точек статического зондирования в створах переходов ГНБ
- отбор 65 монолитов глинистых грунтов, 22 проб песков нарушенной структуры, 24 проб грунта и 6 проб подземных вод для определения коррозионной агрессивности
- лабораторные исследования: физические свойства, трёхосное сжатие и одноплоскостной срез глинистых и песчаных грунтов
- гидрогеологические наблюдения в скважинах, рекогносцировочное обследование трассы 3,4 км
Результаты
- Инженерно-геологические условия — II категория сложности (средняя); верхний участок трассы на флювиогляциальной равнине с абсолютными отметками 153,8–173,3 м, нижний — в пойме Москвы-реки на отметках 119,0–122,2 м.
- На верхнем участке под насыпью мощностью до 6,7 м залегают водно-ледниковые и моренные суглинки тугопластичные (ИГЭ-2, ИГЭ-3, модуль деформации 23–26 МПа), в основании разреза — плотные мелкие пески нижнего мела (ИГЭ-4б, 30 МПа); на пойменном участке под насыпью — мягкопластичные аллювиальные суглинки и глины (12 и 10 МПа) и пески средней крупности (25 МПа).
- На верхнем участке встречена верховодка на глубине 0,6–1,7 м, в пойме водоносный горизонт вскрыт на 3,5–6,9 м: переходы ГНБ на глубине 9–14 м проходят ниже уровня подземных вод, участки трассы с заложением кабеля выше уровня подземных вод расположены в неподтопляемой зоне.
- Грунты неагрессивны к бетону, но высокоагрессивны к углеродистой стали — нужна защита металлических элементов.
- Нормативная глубина промерзания насыпных грунтов 1,59 м, суглинков — 1,08 м.
- ИГЭ-1 Насыпной грунт: суглинок тугопластичный, с примесью песка, включениями гравия, щебня, обломков кирпича и бетона, бытового мусора, слежавшийся (tQIV)
- ИГЭ-2 Суглинок серовато-коричневый, тугопластичный, с прослоями мелкого песка, глины и супеси, водно-ледниковый (f,lgQIIms)
- ИГЭ-3 Суглинок буровато-коричневый, тугопластичный, с прослоями мелкого песка, щебнем и гравием до 10 %, моренный (gQIIms)
- ИГЭ-4б Песок мелкий светло-жёлтый, плотный, слюдистый, с прослоями пылеватого песка, нижнемеловой (K1)
- Уровень подземных вод
Условные обозначения
- инженерно-геологическая скважина, номер и глубина, м
- точка статического зондирования
- линия инженерно-геологического разреза
- трасса проектируемых кабельных линий и переходы ГНБ
ИЭИИнженерно-экологические изыскания
Объём работ
- 10 проб почв и грунтов по трассе до глубины 2 м: тяжёлые металлы, нефтепродукты, бенз(а)пирен; по 2 пробы на микробиологические и паразитологические показатели
- поисковая гамма-съёмка 1,0 га, измерение мощности дозы гамма-излучения в 10 контрольных точках, 10 проб на радионуклиды

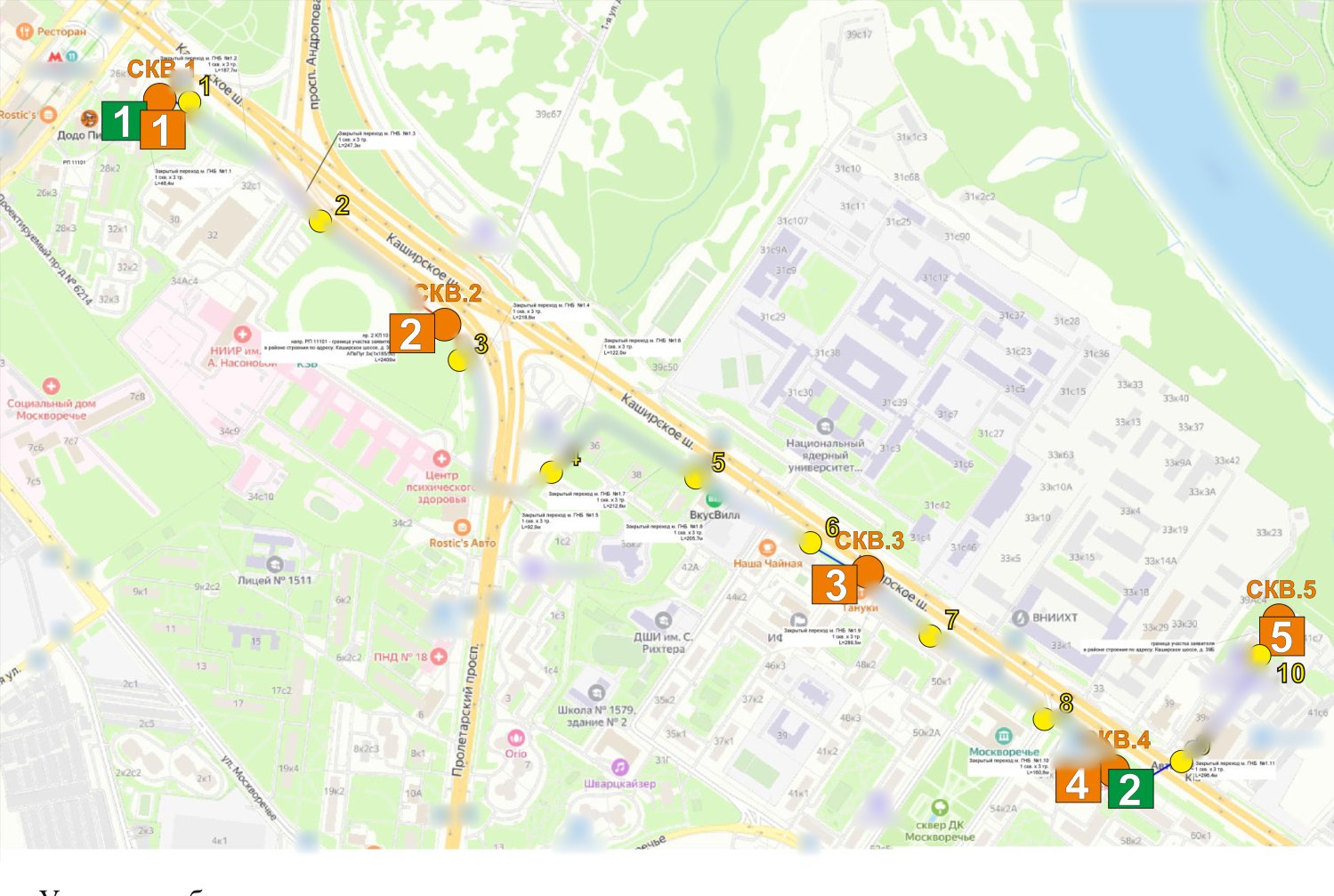

- дешифрирование космоснимков, рекогносцировка 2,2 км, запросы в уполномоченные органы, карта-схема экологического состояния и карта зон с особыми условиями использования территории
Результаты
- Поверхностный слой почв 0–0,2 м по трассе — категория загрязнения «опасная» (ограниченное использование с перекрытием чистым грунтом), грунты глубже — «допустимая»; по микробиологическим и паразитологическим показателям почвы «чистые».
- Радиационная обстановка в норме: аномалий нет, грунты относятся к I классу по эффективной удельной активности радионуклидов.
- Трасса проходит в зоне регулирования застройки и хозяйственной деятельности заповедника и в санитарно-защитной зоне — ограничения учтены в отчёте.
ИГМИИнженерно-гидрометеорологические изыскания
Объём работ
- климатическая характеристика района по данным метеостанции: расчётные и нормативные температуры, осадки, ветер, снеговая и гололёдная нагрузки
- справка об опасных гидрометеорологических явлениях
- оценка влияния Москвы-реки на трассу в пойменной части
Результаты
- Подготовлена климатическая характеристика с расчётными и нормативными метеорологическими показателями для проектирования.
- Составлена справка по опасным гидрометеорологическим явлениям района работ.
Результат
Заказчик получил комплекты технических отчётов по двум участкам трассы для проектирования кабельных линий и переходов ГНБ. Получено положительное заключение государственной экспертизы.
Это лишь один из наших проектов: ежегодно специалисты компании выполняют изыскания на 40–50 объектах в Москве, Московской области и по всей России.
