Футляры на газопроводах, Десёновское (Москва)
Инженерно-геологические и инженерно-экологические изыскания для устройства четырёх разрезных футляров на действующих магистральных газопроводах, которые пересекают проезды строящегося жилого квартала в посёлке Десёновское.
Задача
Выполнили инженерно-геологические и инженерно-экологические изыскания для реконструкции трёх ниток магистральных газопроводов высокого давления DN1000 и DN1200 от КРП-10 — устройства разрезных футляров там, где трубы пересекают проезды нового жилого квартала в посёлке Десёновское. Заказчик — проектная организация газового хозяйства, работы прошли в сентябре — октябре 2024 года.
Четыре стальных футляра диаметром 1220 и 1420 мм длиной по 5,65 м с заложением 3,3–5 м монтируют на действующих трубах без отключения газопроводов, поэтому разрез нужно было изучить точно в точках пересечений, а грунты оценить под нагрузку от проезжей части. Площадка — бывшее поле рядом со стройкой многоэтажных корпусов, с насыпью и действующими коммуникациями.
Шесть скважин по 10 м пробурили установкой УРБ-2А-2 колонковым способом с полным отбором керна и креплением стенок скважин обсадными трубами, рядом выполнили статическое зондирование в шести точках и два штамповых испытания для прямого определения модуля деформации. Экологи отобрали пробы с глубины до 5 м по скважинам и выполнили радиационное обследование.
Объём работ и результаты
ИГИИнженерно-геологические изыскания
Объём работ
- 6 скважин глубиной по 10 м — 60 погонных метров колонкового бурения диаметром 127 мм с обсадкой
- 6 точек статического зондирования и 2 штамповых испытания грунтов в полевых условиях
- отбор 11 монолитов глинистых грунтов, 10 проб песков нарушенной структуры и 3 проб грунта на химический анализ (водная вытяжка)
- лабораторные исследования: физические свойства по 21 образцу, 6 испытаний компрессионным сжатием и одноплоскостным срезом, коррозионная агрессивность грунтов к стали, бетону, свинцу и алюминию
- гидрогеологические наблюдения в скважинах, планово-высотная привязка выработок
Результаты
- Инженерно-геологические условия — II категория сложности (средняя), участок на флювиогляциальной равнине с абсолютными отметками рельефа 155,2–160,1 м.
- Под насыпным слоем 0,2–0,5 м залегает флювиогляциальный суглинок тугопластичный с прослоями песка и щебнем (ИГЭ-1, модуль деформации 18 МПа по штампам) мощностью до 8,3 м; с глубины 4,4–8,5 м — пылеватый песок средней плотности (ИГЭ-2, 21 МПа).
- Подземные воды спорадического распространения вскрыты в трёх скважинах на глубине 4,5–4,6 м в линзах песка; участки площадки отнесены к подтопляемым и потенциально подтопляемым, в суглинках до 3 м возможна верховодка.
- Грунты неагрессивны к бетону, среднеагрессивны к углеродистой стали — футляры нуждаются в антикоррозионной защите.
- Нормативная глубина промерзания суглинков 1,10 м, суглинки в зоне промерзания среднепучинистые; карстовые провалы исключены; монтаж футляров рекомендовано выполнять сразу после разработки траншеи.

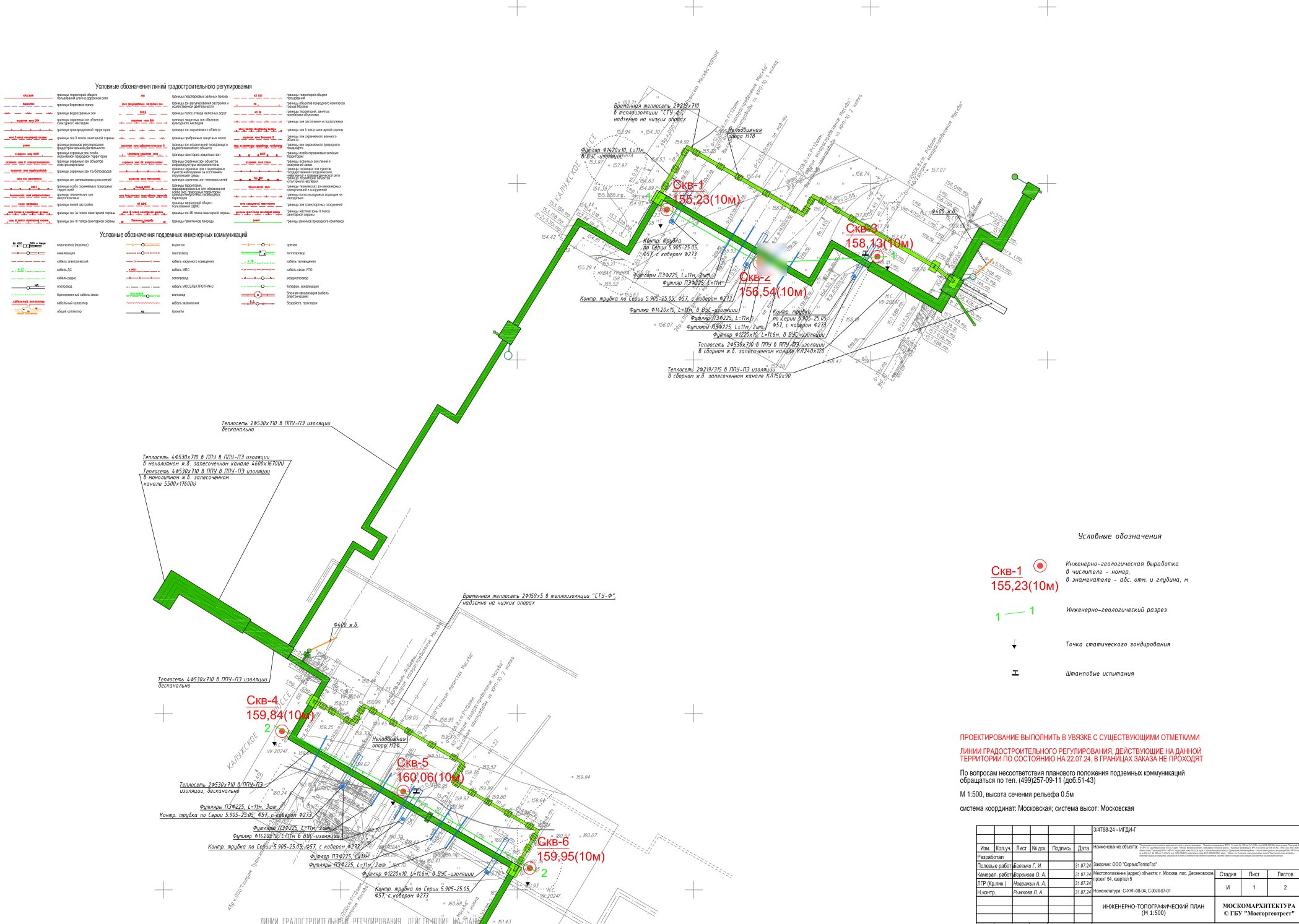

- Слой 1 Насыпной грунт: суглинок с включениями гумусированного грунта и щебня (tQIV)
- ИГЭ-1 Суглинок коричневый, тугопластичный, с частыми прослоями песка средней крупности и включением щебня до 10 %, флювиогляциальный (fQIIms)
- ИГЭ-2 Песок пылеватый коричневый, средней плотности, малой степени водонасыщения, флювиогляциальный (fQIIms)
- Уровень подземных вод
Условные обозначения
- инженерно-геологическая скважина, номер и глубина, м
- точка статического зондирования, номер
- линия инженерно-геологического разреза, номер
- трассы газопроводов и проектируемые футляры
ИЭИИнженерно-экологические изыскания
Объём работ
- 12 проб почв и грунтов с поверхности и по скважинам до глубины 5 м: тяжёлые металлы, нефтепродукты, бенз(а)пирен; по 2 пробы на микробиологию и паразитологию
- поисковая гамма-съёмка 1,0 га, измерение мощности дозы гамма-излучения в 10 контрольных точках, 12 проб на содержание радионуклидов
- дешифрирование космоснимков, рекогносцировка, запросы в надзорные органы, карта-схема экологического состояния
Результаты
- Почвы и грунты до глубины 5 м — категория загрязнения «допустимая», по микробиологии и паразитологии — «чистая»; допускается использование без ограничений.
- Радиационная обстановка в норме: аномалий нет, грунты относятся к I классу по эффективной удельной активности радионуклидов.
- Участок попадает в третью, пятую и шестую подзоны приаэродромной территории аэропорта Внуково — ограничения учтены в отчёте.

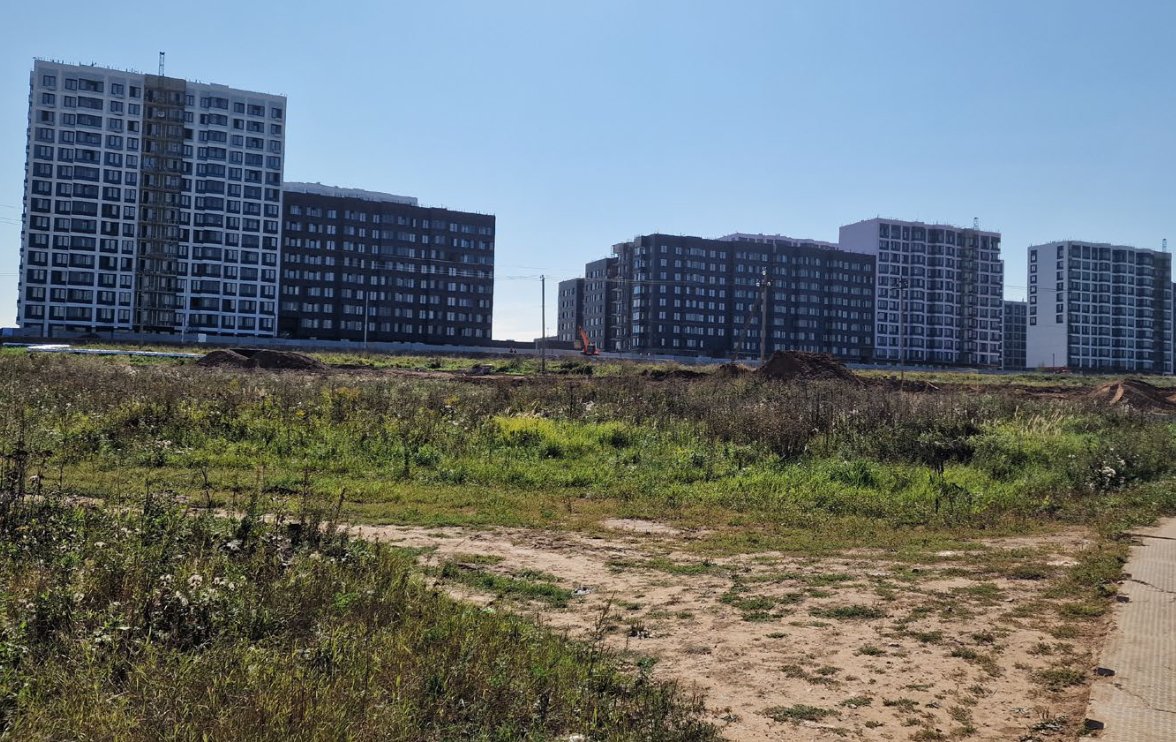

Фото с площадки
Результат
Заказчик получил два технических отчёта для проектирования футляров. После снятия замечаний получено положительное заключение негосударственной экспертизы.
